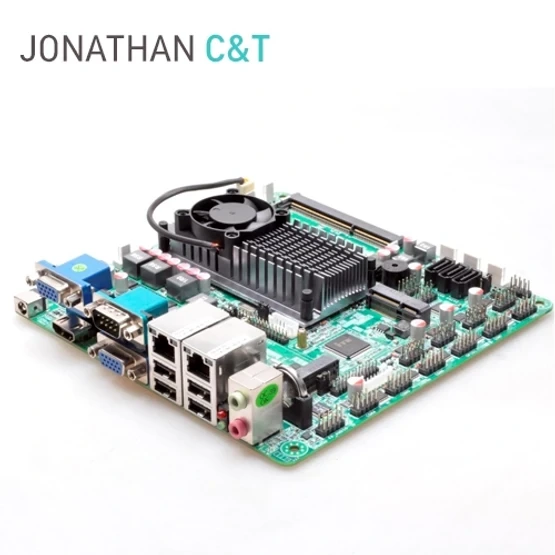

JIW-1037U-COM*10 (NM70/DDR3/RGB*2/HDMI/RS232*10) JI WINDOWS XP 지원

KC인증MSIP-REM-JPW-JCT-FN200









CPU Intel Celeron 1037U (2M Cache, 1.80 GHz)

BIOS AMI 32MB SPI Flash ROM

RAM 1 x So-DIMM, DDR 800/1066/1333MHz(Max. 4GB)

Storage 3 x SATA

1 x MSATA

Display 2 x VGA

1 x HDMI

Ethernet 2 x RTL8111E-VL Gigabit LAN

Audio Realtek HD ALC662-GR

1 x Line-out, 1 x Mic-in

Expansion 1 x Mini PCI-E

Rear Panel I/O 1 x DC 12V IN

2 x LAN (RJ45)

2 x VGA

1 x HDMI

1 x RS232

4 x USB2.0

1 x Line out / 1 x Mic in

Internal I/O 4 x USB 2.0 ports

9 x RS232 connector

1 x MINI PCI-E connector

1 x MSATA connector

3 x SATA Port

1 x 12V DC 4pin in

3 x Fan connectors

1 x AUDIO header

1 x GPIO header  /  1 x  Parallel connector

1 x 24-bit Dual channel LVDS connector

Power DC 12V

Mechanical&Environmental 170mm x 170mm(LxW)

Temperature : '0℃ ～ 40℃ (Suggest to use system FAN)





OS Windows XP, Windows 7, Windows 8, Linux

Bios 셋팅 부팅시 Del 키를 누르시면 Bios에 진입 하게 됩니다. 전원인가시 전원이 ON 되는 Always ON 설정시Bios 진입후 두번째 탭의 첫번째 라인 진입 진입후 네번째 라인에서 Enter 치시면 선택할수 있는 메뉴가 나옵니다. Always ON 선택 하시면전원 인가시 자동으로 전원이 켜지게 됩니다. RTC설정시 : 두번째 탭의 두번째 라인으로 진입 진입후 첫번째 라인의 Disable 를 Enable로 변경 해 주시면 설정 리스트가 나옵니다.사용하시는 환경에 맞게 셋팅하시면 됩니다. HDD의 모드설정 : 두번째 탭의 네번째 라인으로 진입 진입후 두번째 라인에서 Enter를 치시면 IDE / AHCI 의 선택이 나옵니다. 사용환경에 맞게 설정 하세요. LVDS설정시 : 3번째 탭의 North Bridge 진입 진입후 맨 아래 라인에서 Enter를 치시면 나오는 메뉴중 LVDS를 선택

LVDS 선택후 나오는 아래쪽의 리스트를 사용하시는 패널에 맞게 셋팅 하시면 됩니다.

모든 셋팅이 완료 된 후에는 F4 키를 누르시거나 맨 마지막 탭의 저장후 재부팅을 선택 해 주셔야 합니다.  상품필수 정보
